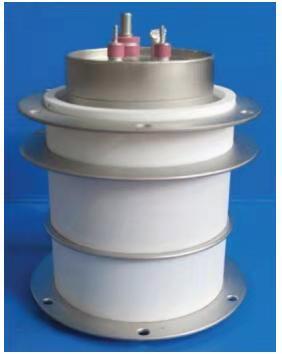

TGI型闸流管是陶瓷—金属结构充氢三极闸流管。它具有低时间跳动、低阳极着火延迟时间、低阳极着火延迟时间漂移和高阳极脉冲电流上升速率等特点。广泛应用于军事、科研、医疗及高科技领域。其中包括雷达、激光器、电子加速器、匝间测试仪等做脉冲开关。

◆ 阳极参数：

                              **小值          典型值         ****值

峰值正向阳极电压               ——            ——            20      KV

峰值反向阳极电压               ——            ——            10      KV

峰值阳极电流                   ——            ——            500     A

平均阳极电流                   ——            ——            0.5     A

阳极脉冲电流上升速率           ——             2             ——     KA/μs

脉冲重复频率                   ——            2000           ——     Hz

工作系数                       ——            ——           5×10⁹     V·A·Hz



◆ 控制栅极参数：

                              **小值          典型值         ****值

空载栅极脉冲电压               200             ——            600      V

栅极脉冲电压宽度               2               ——            ——     μs

栅极脉冲电压上升速率           300             ——            ——     V/μs

峰值反向栅极电压               ——            ——            200      V

栅极阻抗                       50              ——            500      Ω



◆ 加热电压、电流参数：

                              **小值          典型值         ****值

阴极加热电压                    6.0             6.3             6.6      V

阴极加热电流                    6.0             6.8             7.6      A

加热时间                        5.0            ——            ——     min



◆ 典型特性：

                              **小值          典型值         ****值

临界导通阳极电压               ——            400            1000     V

阳极着火延迟时间               ——            250            400      ns

阳极着火延迟时间漂移           ——            50             100      ns

时间跳动                       ——            3              5        ns



◆ 机械参数：

安装位置：任意位置

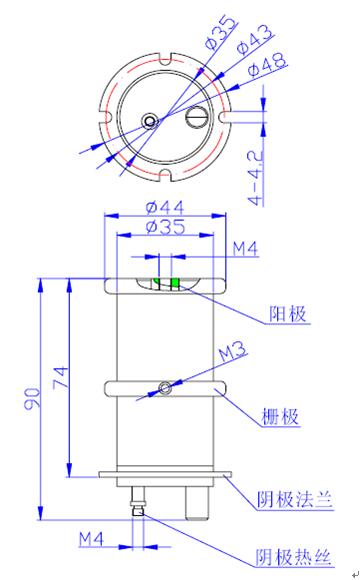

外形及安装尺寸：见外形图

冷却方式：强迫风冷



◆ 注释：

⑴．闸流管的固定必须利用固定法兰盘固定，****的安装方向是阳极向上的轴向垂直安装方式。轴向水平安装也是允许的，但****不采用阳极向下的轴向垂直安装方式。

⑵．冷却闸流管的陶瓷外壳、阳极和栅极部位的温度不得超过150℃，固定法兰盘和阴极底盘部位的温度不得超过120℃，风冷空气流量至少在2.8m³/min。
