TPI闸流管是陶瓷—金属结构双间隙充氘三极闸流管。它具有阳极电压高、脉冲电流大、低时间跳动、低阳极着火延迟时间、低阳极着火延迟时间漂移和高阳极脉冲电流上升速率等特点。广泛应用于军事、科研、医疗及高科技领域。其中包括雷达、激光器、电子加速器、匝间测试仪等做脉冲开关。

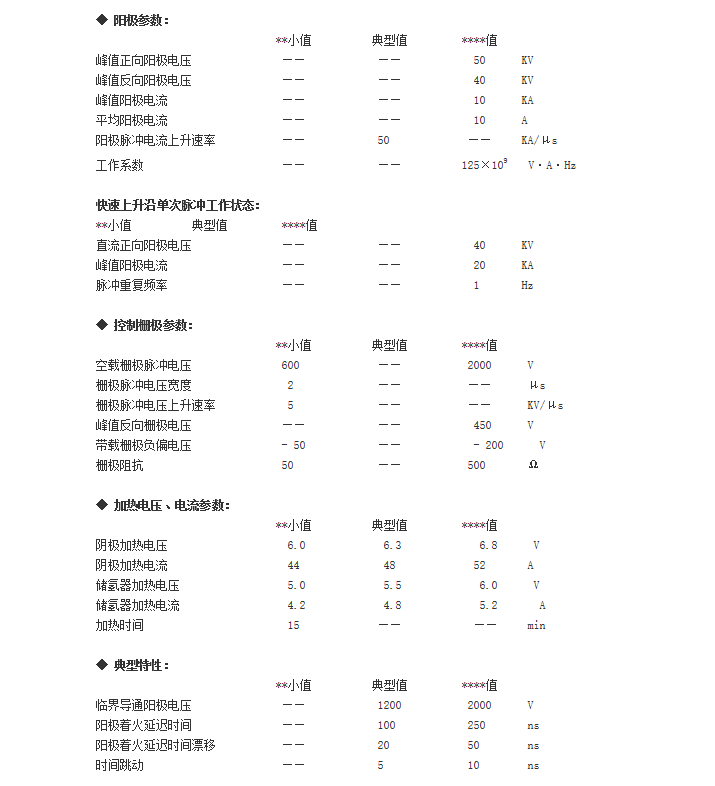

◆ 阳极参数：

                              **小值          典型值         ****值

峰值正向阳极电压               ——            ——            50      KV

峰值反向阳极电压               ——            ——            40      KV

峰值阳极电流                   ——            ——            10      KA

平均阳极电流                   ——            ——            10      A

阳极脉冲电流上升速率           ——            50             ——     KA/μs

工作系数                       ——            ——          125×10⁹     V·A·Hz



快速上升沿单次脉冲工作状态：

**小值          典型值         ****值

直流正向阳极电压               ——            ——            40      KV

峰值阳极电流                   ——            ——            20      KA

脉冲重复频率                   ——            ——            1       Hz



◆ 控制栅极参数：

                              **小值          典型值         ****值

空载栅极脉冲电压               600             ——           2000      V

栅极脉冲电压宽度                2              ——           ——      μs

栅极脉冲电压上升速率            5              ——           ——      KV/μs

峰值反向栅极电压               ——            ——            450      V

带载栅极负偏电压               - 50            ——            - 200      V

栅极阻抗                       50              ——           500       Ω



◆ 加热电压、电流参数：

                              **小值          典型值         ****值

阴极加热电压                    6.0             6.3             6.8      V

阴极加热电流                    44              48             52       A

储氢器加热电压                  5.0             5.5             6.0      V

储氢器加热电流                  4.2             4.8             5.2       A

加热时间                        15             ——            ——     min



◆ 典型特性：

                              **小值          典型值         ****值

临界导通阳极电压               ——            1200           2000      V

阳极着火延迟时间               ——            100            250       ns

阳极着火延迟时间漂移           ——            20             50        ns

时间跳动                       ——            5              10        ns



◆ 机械参数：

安装位置：任意位置

外形及安装尺寸：见外形图

冷却方式：强迫风冷或油冷



◆ 国外参考型号：

E2V：CX1536、CX1536A



◆ 注释：

⑴．闸流管的固定必须利用固定法兰盘固定，****的安装方向是阳极向上的轴向垂直安装方式。轴向水平安装也是允许的，但****不采用阳极向下的轴向垂直安装方式。

⑵．冷却闸流管的陶瓷外壳、阳极和栅极部位的温度不得超过150℃，固定法兰盘和阴极底盘部位的温度不得超过120℃，风冷空气流量至少在2.8m³/min。采用油冷时，闸流管要整体浸入油中，注意不要在阳极内部有残留空气。

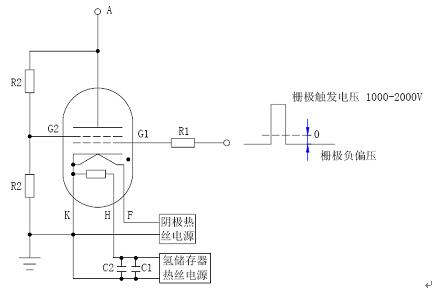

R1：栅极串联电阻，12W玻璃釉线绕电阻，其阻抗与触发器的电路阻抗相匹配；

R2：10MΩ—25MΩ高压电阻，耐压等级与闸流管峰值正向阳极电压相同；

C1：氢储存器保护电容，1000pF低感电容，耐压≥500V；

C2：氢储存器保护电容，电容量1μF，耐压≥500V；

注：元件R1、C1、C2应尽可能的靠近固定法兰。
